SCR尾氣后處理系統主要由催化器、尿素箱、尿素供給單元、尿素噴嘴、氮氧化物傳感器、排氣溫度傳感器、環境溫度傳感器、壓差傳感器、噴射線管路、壓縮空氣罐、壓縮空氣濾清器等組成。
壓縮空氣罐用于給定量給料單元提供壓縮空氣。壓縮空氣經空氣濾清器過濾后再進入定量給料單元,定量給料單元是SCR尾氣后處理系統的核心單元,也是一個高精度元件。它的微處理器受發動機電控單元ECM控制,用于將與發動機運行工況所產生的氮氧化物相匹配的尿毒量噴入排氣管。在給料工作時,其內部的電動泵根據微處理器接收到的指令從尿素箱吸入所需要量的尿素溶液,尿素溶液與壓縮空氣混合并霧化進入噴射管路。為了保證其正常工作,該單元還具有自除氣和自清潔功能。即在每次工作前,電動泵以最大工作流量從尿素箱吸入尿素溶液并經回流管返回,以除去管路中可能存在的空氣對計量精度的影響,該過程被稱作除氣過程。在電動泵停止工作后,壓縮空氣會持續供給直至將管路中的尿素溶液吹除干凈,以防止尿素在管路中殘留結晶阻塞管路,該過程被稱作清潔過程。定量給料單元與尿素箱之間有兩條管路相連,即供給管和回流管。供給管用于給料及除氣過程尿素溶液的供給。回流管則主要用于除氣過程中尿素溶液的回流。
壓縮空氣濾清器應用在柴油機后處理系統中用來消除介質中的雜質，以保護設備的正常使用,減少設備維護費用。當壓縮空氣進入置有濾芯的濾清器后,其雜質被濾芯阻擋,而清潔的空氣由濾清器出口排出,當需要維護時,需要關閉電源,釋放壓力后,將排污閥打開,即可將濾桶內污染物排掉,更換濾芯時,只需將濾筒拆開,將濾芯取出更換再重新上緊濾筒即可。

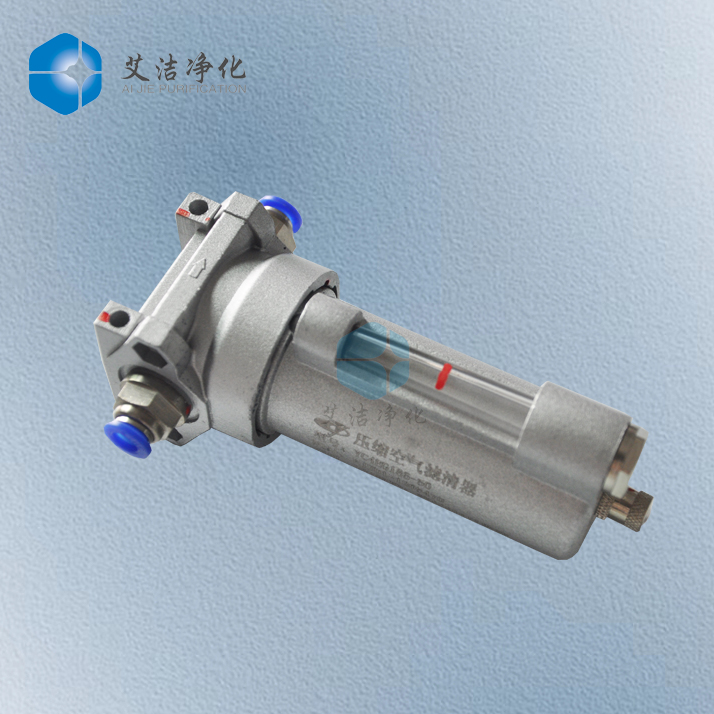

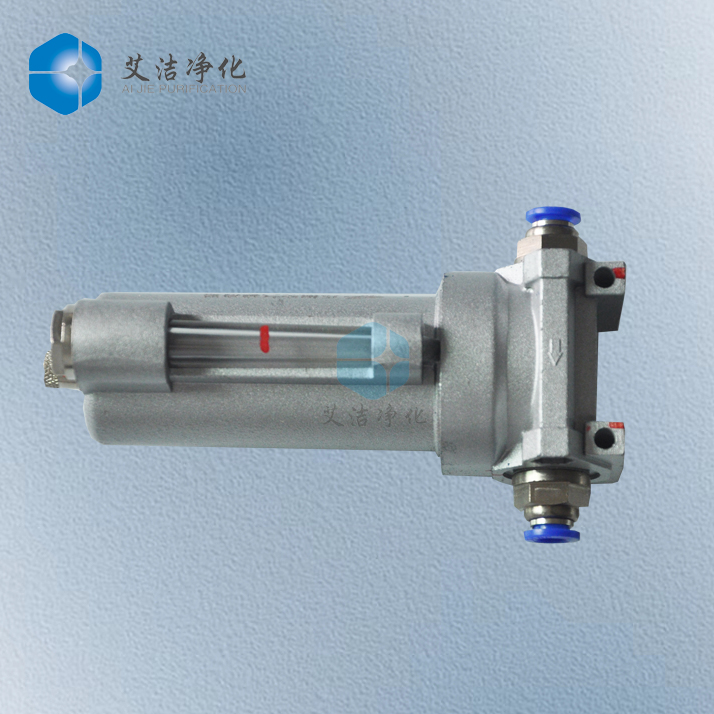

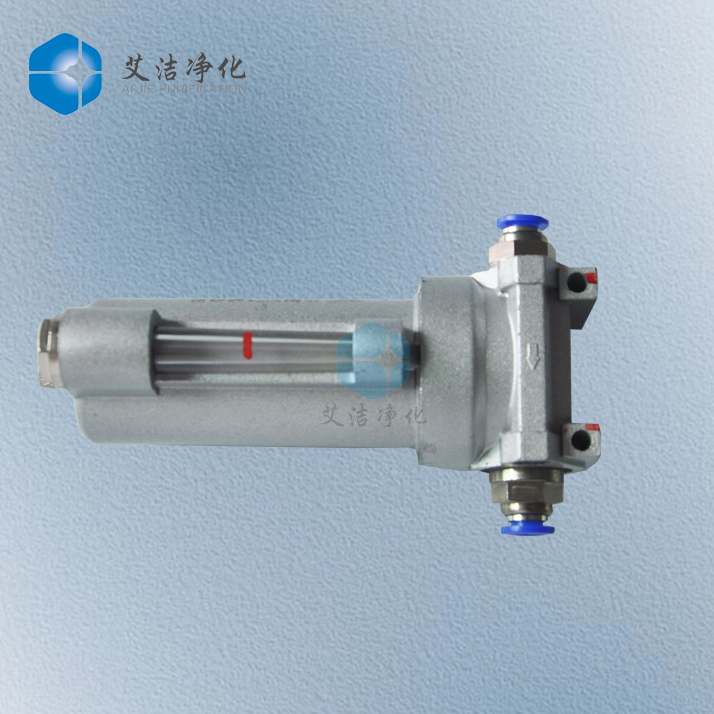

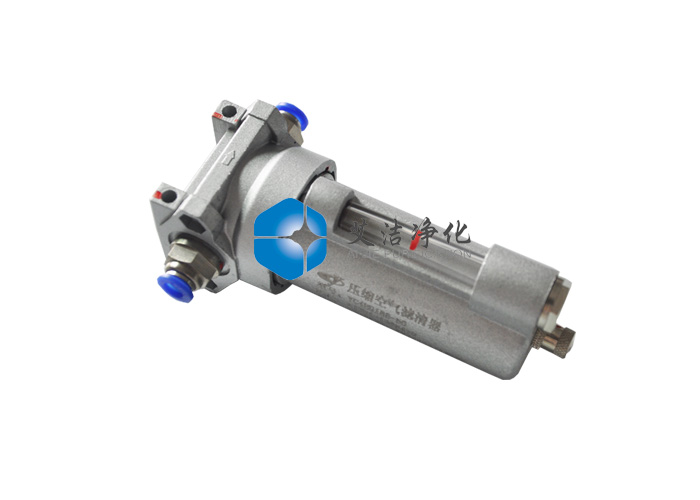

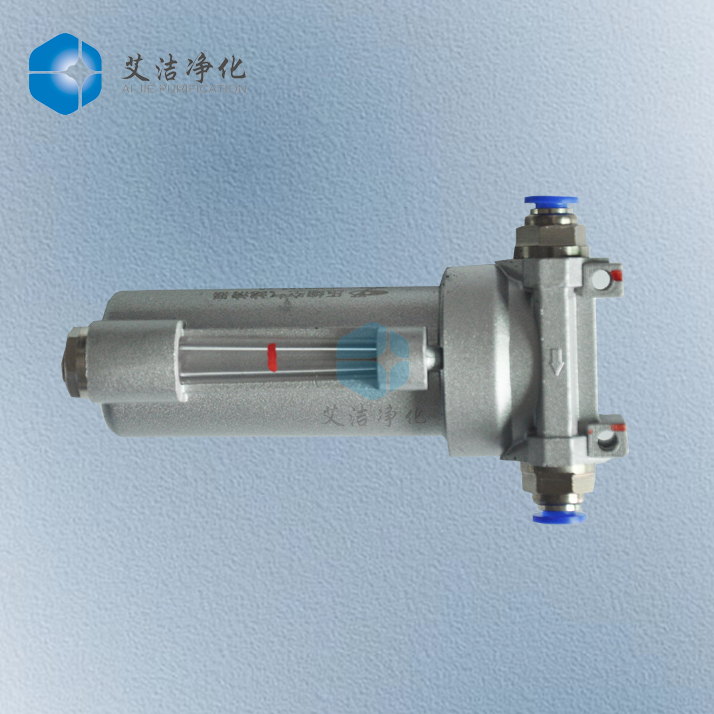

此款壓縮空氣濾清器產品特點：
1、本產品的快插接頭通過螺紋安裝在濾頭上,只需將氣管插入快插接頭內并插入到底即可完成安裝,連接可靠,氣密性好;氣管撥出時將快插接頭上的按鈕按下,氣管就可拔出,實現氣管的快裝、快卸。
2、本產品的濾頭上安裝濾筒孔口處設有缺口,濾筒相應配合處設有鎖塊,安裝時濾筒上的鎖塊插入濾頭上的缺口并裝配到底,旋轉濾筒,鎖塊進入缺口處鎖緊濾筒。
3、本產品在濾筒的側方設有液位管,通過觀察液位管內積水的高度就可判斷濾筒內部積水的高度,方便維護。
4、本產品的濾筒筒身與濾筒底部采用圓弧過渡,增加了強度。
快插接頭式壓縮空氣濾清器AJLQ-0006E主要技術參數：
最大工作壓力：1MPa
工作溫度范圍：-30℃ ～+120℃
水分離效率：≥80% %
過濾精度：15μm
